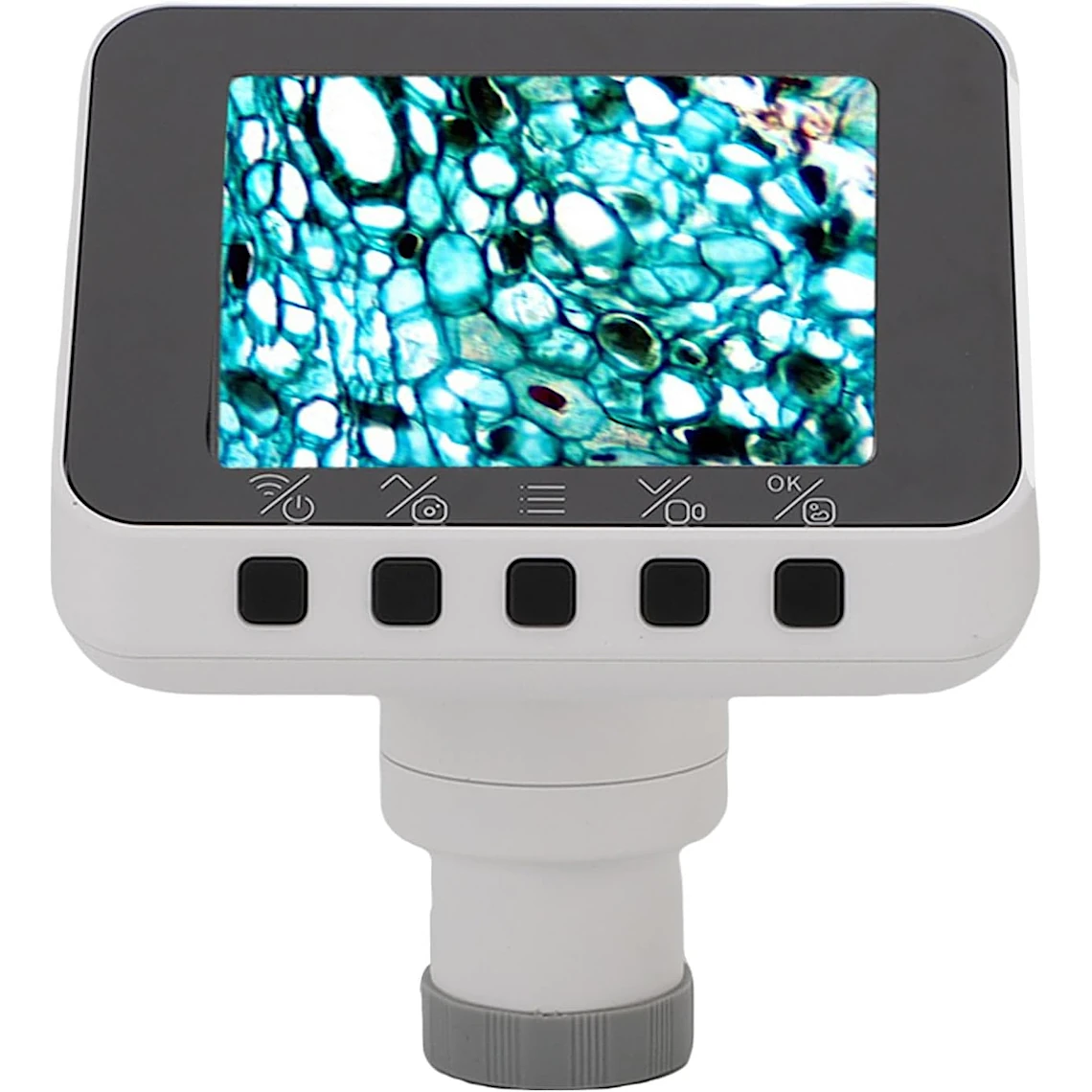

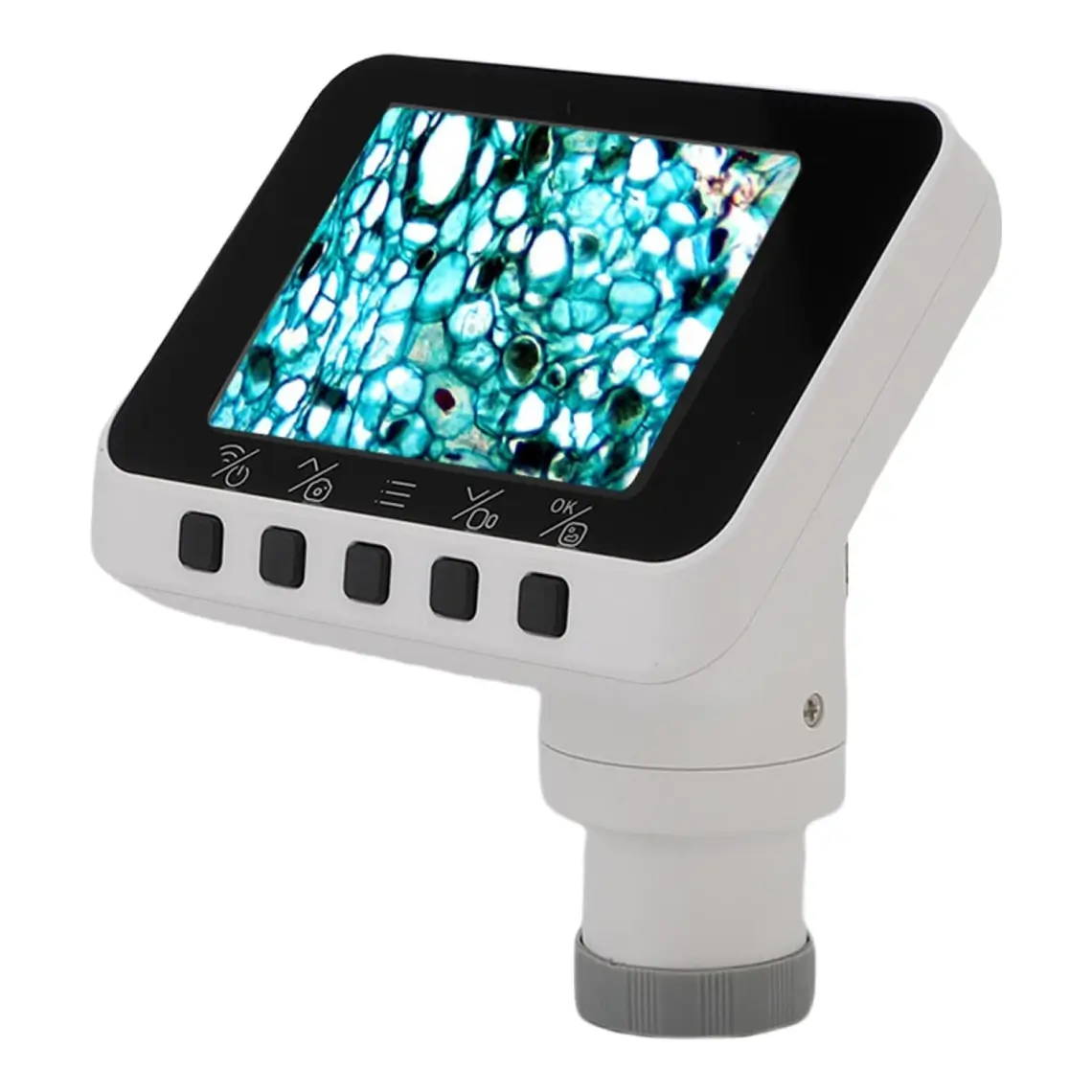

Электронный окуляр Skymart DE-2 для телескопа и микроскопа

Электронный окуляр Skymart DE-2 – его же называют цифровым окуляром или Wi-Fi камерой для телескопа – заменяет обычный окуляр телескопа, микроскопа или зрительной трубы. Изображение выводится не в глаз, а на встроенный экран с диагональю 2,8 дюйма или на смартфон / планшет по Wi-Fi, а также на компьютер по USB-кабелю, поэтому смотреть можно вдвоем, втроем или сразу всем классом. Окуляр снимает фото и видео в разрешении 1080p, поддерживает съемку по таймеру и таймлапс.

Обычный окуляр – устройство для одного глаза. Пока один человек смотрит на Луну, остальные ждут. Ребенок, которому вы показываете Сатурн, чаще всего видит собственные ресницы и говорит «ага», чтобы не расстраивать взрослого. DE-2 решает ровно это: изображение уходит на экран. Вы видите то же, что и наблюдатель, можете подсказать, куда смотреть, и сохранить кадр.

Что видно в телескоп и зрительную трубу

• Луна – главный сценарий. Кратеры, моря, линия терминатора с тенями по краю выходят с первого раза и без настроек. Поле зрения у цифрового окуляра меньше, чем у оптического, и зависит от вашего телескопа. На трубе с фокусным расстоянием около 500 мм лунный диск занимает кадр целиком по ширине. На 900 мм в кадр попадает примерно две трети диаметра, на 1200 мм – меньше половины.

• Солнце – только с апертурным фильтром, надетым на объектив телескопа. С ним видны пятна и края диска, и это единственный способ показать Солнце ребенку, при котором никто не смотрит в окуляр глазом. Без апертурного фильтра наводить телескоп на Солнце нельзя ни с окуляром, ни без него. Электронный окуляр стоит в той же точке, куда сходится весь собранный светом объектива поток: он просто выйдет из строя, а до этого может нагреться настолько, что повредит фокусер.

• Планеты – четыре спутника Юпитера, кольца Сатурна, фазы Венеры. Сколько деталей проявится на диске планеты, зависит от диаметра объектива телескопа и состояния атмосферы: в одну ночь Юпитер покажет полосы, в другую будет дрожащим пятном при том же телескопе. Спутники Юпитера видны как яркие точки рядом с диском планеты – это исключение: они светят достаточно ярко. Звездные поля окуляр не снимает.

• Наземные объекты – птицы, дальние здания, техника. Здесь прибор работает лучше всего: света много, объект стоит на одном месте.

Чего окуляр не делает

Звезды, туманности и галактики этот окуляр не снимает. На ночном небе он показывает только яркие объекты – Луну и планеты. При попытке снять звездное поле в кадре будет цифровой шум, а не звезды. Для звезд нужна выдержка в секунды и минуты, охлаждаемая матрица и монтировка с ведением – то есть астрокамера другого класса и телескоп на экваториальной монтировке. DE-2 работает в реальном времени, как видеокамера. Если ваша цель – астрофотография объектов дальнего космоса, этот прибор вам не подойдет.

Что видно в микроскоп

С микроскопом окуляр DE-2 ведет себя проще, чем с телескопом: света достаточно, объект неподвижен, наводка занимает секунды.

Стандартный школьный набор виден полностью: кожица лука с четкими границами клеток и ядрами, срез стебля, крыло мухи, чешуйки с крыла бабочки, кристаллы соли, волос, инфузории в капле воды из лужи.

Отдельно про уроки: в классе микроскоп обычно один, а учеников тридцать. С электронным окуляром препарат видно на экране телефона или, через кабель, на проекторе – и лабораторная перестает быть очередью.

Один момент про крепление: окуляр весит 96 граммов – заметно больше обычного. Если у вашего микроскопа на тубусе нет фиксирующего винта, окуляр может провернуться под собственным весом, особенно при наклоненном тубусе. На микроскопах с винтом он держится жестко.

Установка и совместимость

DE-2 ставится вместо штатного окуляра и фиксируется винтом. Собственный ствол окуляра – 23,2 мм: в микроскоп он вставляется напрямую. Два переходных кольца в комплекте наращивают его до 0,965″ (24,5 мм) и до 1,25″ (31,7 мм) – под старые и современные телескопы соответственно.

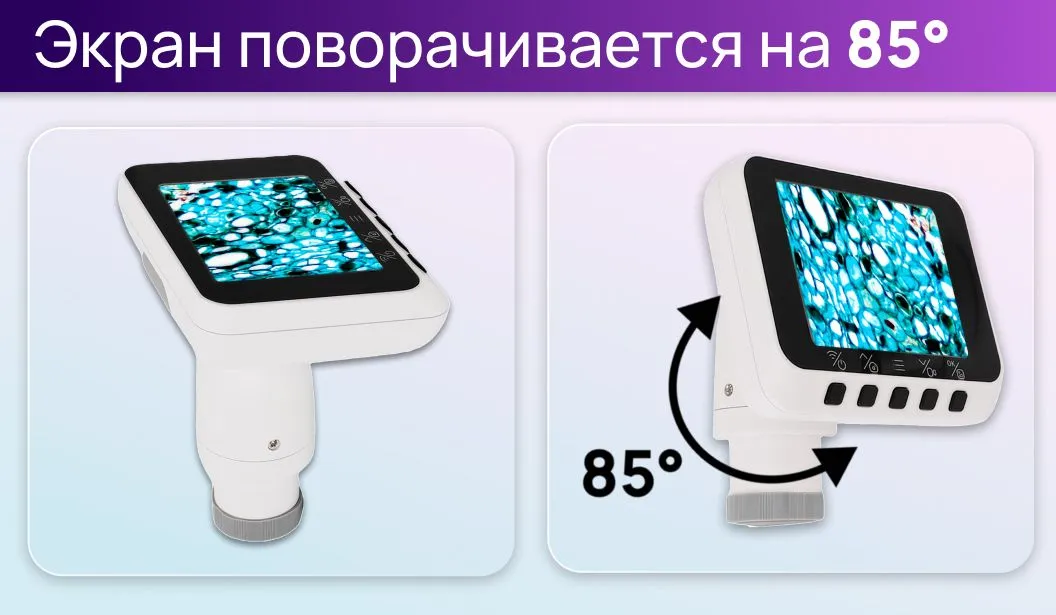

Экран поворачивается на 85 градусов. Это удобнее, чем кажется на словах: телескоп часто смотрит вверх, а окуляр оказывается на уровне колена или, наоборот, выше головы. Экран разворачивается под угол, при котором его видно, и не приходится подстраивать под него собственную спину. На микроскопе то же самое при наклоненном тубусе.

Посадочный диаметр	К чему подходит
1,25″ (31,7 мм)	Большинство современных телескопов и зрительных труб со сменными окулярами
0,965″ (24,5 мм)	Старые, а также самые маленькие телескопы
23,2 мм	Микроскопы со стандартным тубусом

Резкость наводится так же, как и при обычных наблюдениях: ручкой фокусировки телескопа или микроскопа. Точка фокуса у цифрового окуляра не совпадает с точкой фокуса оптического, поэтому после замены фокусер придется докрутить – иногда на заметное расстояние.

Порядок наведения, который экономит время: сначала ловите объект в искатель, затем в обычный окуляр с малым увеличением, и только потом меняете его на DE-2.

Если не удается навести резкость на далекие объекты

Резкость есть на комнате и на соседнем доме, а звезды и Луна остаются размытыми – значит, матрице не хватает хода фокусера внутрь. Она стоит дальше от объектива, чем глаз при обычном окуляре, и фокус не доходит до бесконечности. Прибор исправен, дело в длине оптического пути.

Что сделать, по порядку:

1. Уберите все удлинительные кольца между фокусером и окуляром.
2. На рефракторе или трубе с диагональным зеркалом снимите диагональ и вставьте окуляр прямо в фокусер.
3. Вставьте окуляр в фокусер глубже, до упора.
4. Если фокусер уже вкручен внутрь до конца, а резкости еще нет – поставьте линзу Барлоу. Она выносит фокальную плоскость наружу, и фокус должен появиться. Это штатное решение для рефлекторов Ньютона.

Подключение к телефону

Включите окуляр и откройте на телефоне список сетей Wi-Fi. Там появится сеть с именем вида TN-D02-W и четырьмя символами в конце – они свои у каждого прибора. Пароль по умолчанию: 12345678.

Подключитесь к этой сети как к обычной домашней. Телефон может предупредить, что в сети нет интернета, и предложить отключиться – откажитесь и оставайтесь подключенным. Интернета там действительно нет: связь идет напрямую между окуляром и телефоном, и это нормально.

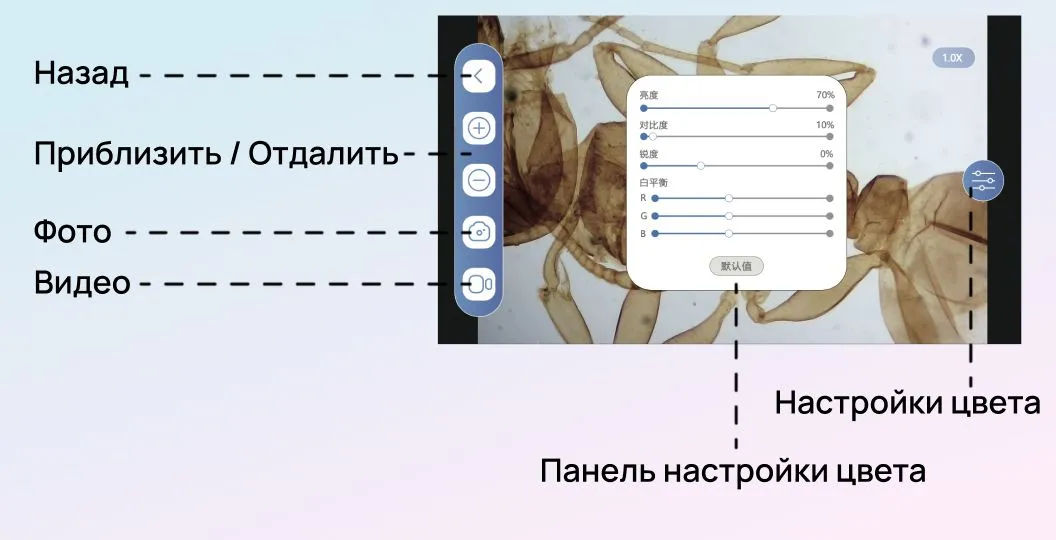

После этого откройте приложение T cam. Живая картинка появится в нем сама, отдельно ничего настраивать не нужно.

Если сеть не появляется – скорее всего, окуляр выключен или разряжен. Если телефон подключается и сразу отваливается – отключите на время мобильный интернет: некоторые версии Android при отсутствии интернета в сети Wi-Fi молча возвращаются на мобильную связь.

Питание

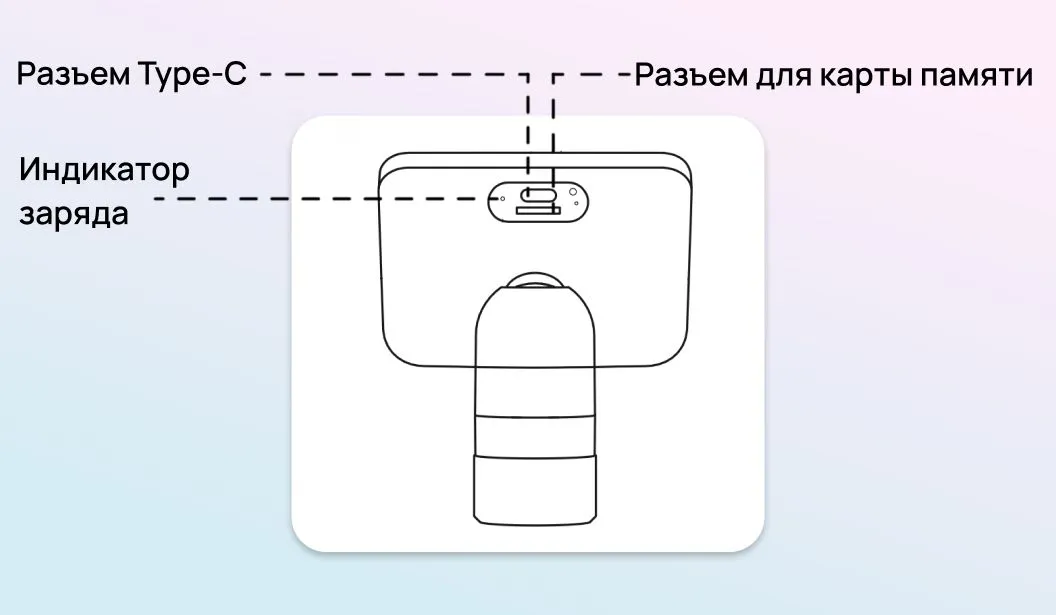

Аккумулятор 650 мА·ч, до четырех часов непрерывной работы. Зарядка через Type-C от любого телефонного блока или компьютера. Окуляр работает во время зарядки, поэтому в долгую ночь его держат на внешнем аккумуляторе и время наблюдений ограничено только погодой.

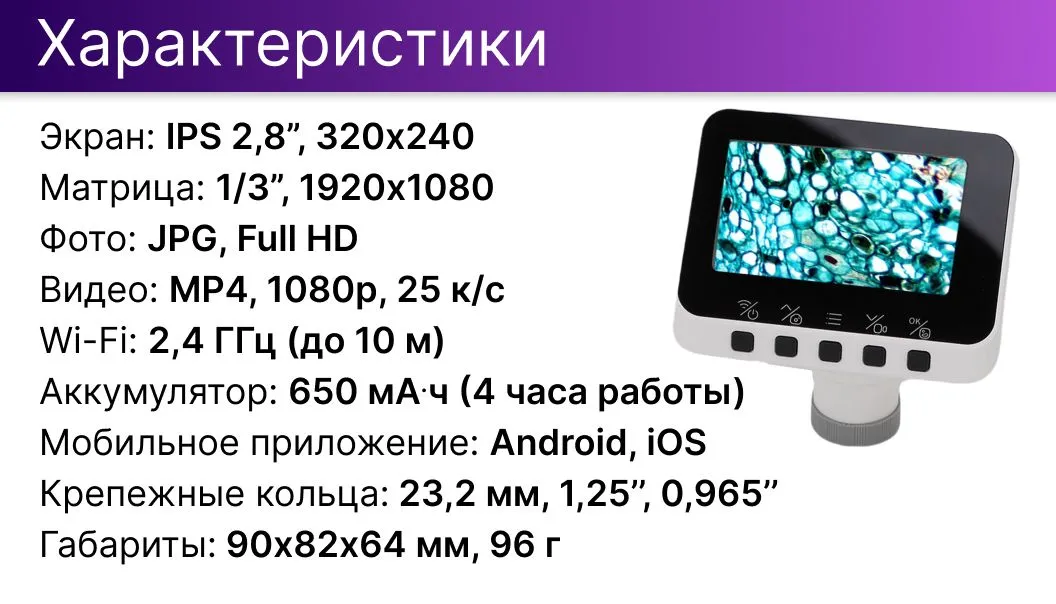

Характеристики

Матрица	CMOS 1/3″, 1920 х 1080 пикселей (2 Мп)
Фото	JPG, 1920 × 1080
Видео	MP4, 1080p (1920 × 1080), 25 кадров/с
Экран	IPS, диагональ 2,8″, 320 на 240 пикселей
Режимы съемки	фото, видео, таймлапс, съемка по таймеру
Беспроводная связь	Wi-Fi, до 10 м
Посадочные диаметры	1,25″, 0,965″, 23,2 мм (адаптеры в комплекте)
Аккумулятор	650 мА·ч, до 4 часов
Разъем	USB Type-C
Корпус	ABS-пластик
Размеры камеры	90 х 82 х 64 мм
Вес	96 г

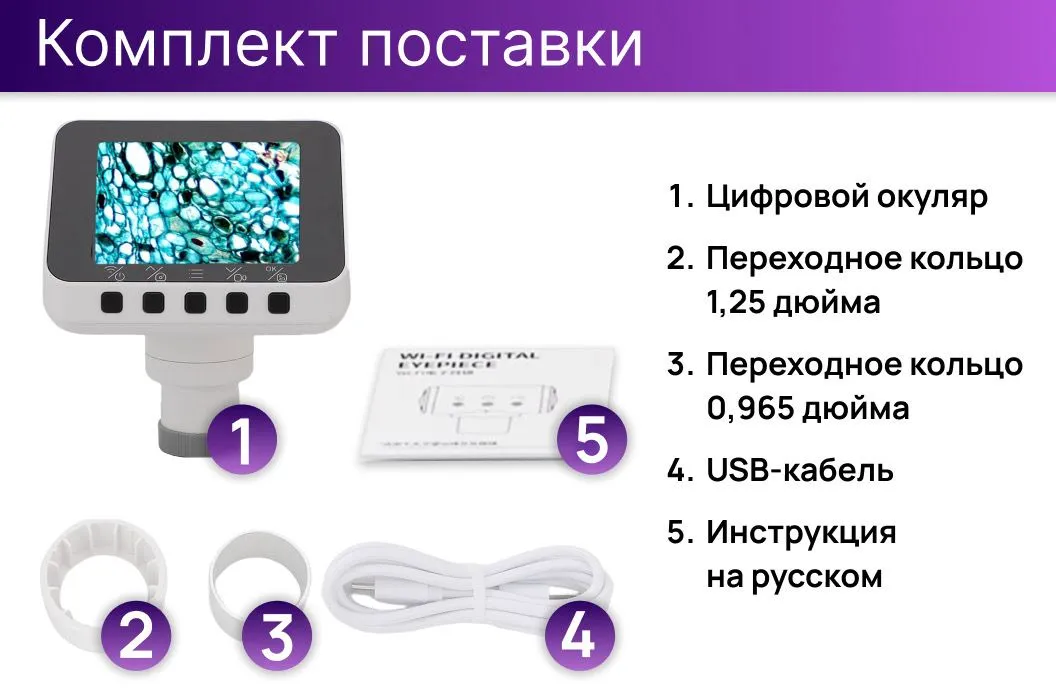

Комплект поставки

• электронный окуляр,
• переходные кольца (2 шт.),
• кабель Type-C,
• руководство пользователя.

---

Частые вопросы

Чем электронный окуляр отличается от камеры для телескопа?

Астрономическая камера не имеет экрана и работает только с компьютером, зато умеет копить свет секундами и минутами – ей снимают туманности и галактики. Электронный окуляр показывает картинку сразу, на своем экране, и рассчитан на яркие объекты: Луну, Солнце через фильтр, планеты, наземную съемку. Это разные инструменты, а не дорогой и дешевый вариант одного.

Подойдет ли он и к телескопу, и к микроскопу?

Да, для этого в комплекте идут переходные кольца. Оптически прибор один и тот же: он снимает то, что построила оптика перед ним.

Почему 1080p, а не 4К?

Разрешение картинки в телескопе ограничивает атмосфера, а не матрица. На дрожащем изображении планеты лишние пиксели записывают дрожание, а не детали. Для Луны, Солнца и микропрепаратов 1080p – рабочее разрешение, а не компромисс.

Почему экран 320 × 240, если съемка в 1080p?

Встроенный экран нужен, чтобы навести на объект и поймать резкость, а не чтобы рассматривать детали. Фото и видео пишутся в полном разрешении 1920 × 1080 и выглядят на телефоне и компьютере заметно лучше, чем на экране самого окуляра.

Можно ли смотреть Солнце?

Только с апертурным фильтром на объективе телескопа. Окулярные солнечные фильтры, закопченное стекло и «посмотреть быстро» опасны для глаз и для прибора.

Нужен ли интернет?

Нет. Окуляр раздает свою сеть Wi-Fi, телефон подключается к ней напрямую.

---
